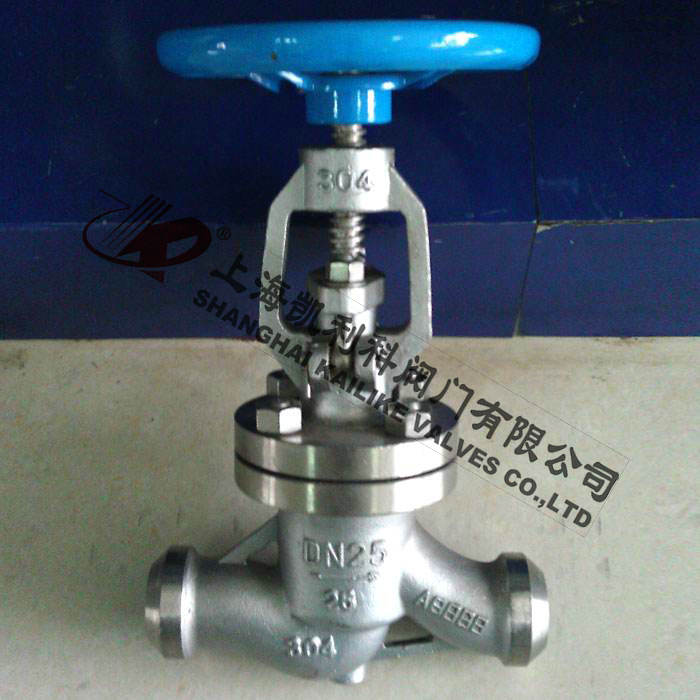

J61W不銹鋼焊接截止閥適用于公稱壓力PN2.5～6.4MPa的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
| 產品名稱： | 不銹鋼焊接截止閥 | 產品型號： | J61Y |
| 公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
| 公稱壓力： | 1.6MPa～6.4.0MPa | 連接方式： | 焊接、法蘭 |
| 適用溫度： | -29ºC～+570ºC | 驅動方式： | 手輪、傘齒輪、電動 |
| 閥體材質： | 不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | J61W/H-25 | J61W/H-40 | J61W/H-64 | |
| 工作壓力（MPa） | 2.5 | 4.0 | 6.4 | |
| 適用溫度（℃） | ≤425 | |||
| 適用介質 | 水、蒸汽、油品、腐蝕性氣體 | |||
| 材料 | 閥桿 | 不銹鋼 | ||
| 閥體、閥蓋、支架 | 不銹鋼 | |||
| 閘板、閥瓣、密封面 | 不銹鋼或硬質合金 | |||
| 閥座密封面 | 不銹鋼 | |||
| 閥桿螺母 | 不銹鋼 | |||
| 填料 | 柔性石墨 | |||

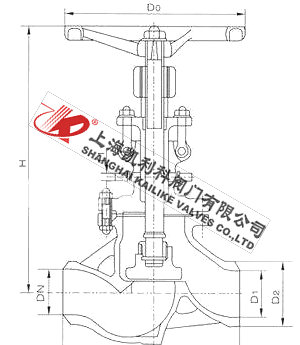

| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||
| L | D2 | D1 | H | D0 | |
| J61H-25P | |||||
| 15 | 130 | 36 | 19 | 11 | 120 |
| 20 | 150 | 44 | 26 | 11 | 140 |
| 25 | 160 | 44 | 33 | 12 | 140 |
| 32 | 180 | 48 | 34 | - | 180 |
| 40 | 200 | 55 | 40 | - | 200 |
| 50 | 230 | 64 | 50 | - | 250 |
| 65 | 290 | 82 | 65 | - | 250 |
| 80 | 310 | 94 | 78 | - | 300 |
| 100 | 350 | 117 | 97 | - | 350 |
| 125 | 400 | 144 | 122 | - | 400 |
| 150 | 480 | 170 | 148 | - | 400 |
| 200 | 600 | 220 | 197 | - | 400 |
| J61H-40P | |||||
| 15 | 13 | 38 | 19 | - | 120 |
| 20 | 150 | 47 | 26 | - | 140 |
| 25 | 160 | 47 | 33 | - | 160 |
| 32 | 180 | 53 | 34 | - | 160 |
| 40 | 200 | 57 | 40 | - | 200 |
| 50 | 230 | 68 | 50 | - | 250 |
| 65 | 290 | 85 | 65 | - | 280 |
| 80 | 310 | 98 | 78 | - | 320 |
| 100 | 350 | 122 | 97 | - | 350 |
| 125 | 400 | 148 | 122 | - | 400 |
| 150 | 480 | 176 | 148 | - | 400 |
聲明：【J61W不銹鋼焊接截止閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的J61W不銹鋼焊接截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
